UV(자외선) 램프 란?

UV 램프란 투명한 석영관 좌우에 전극이 있고, 내부에 수은, 금속 할라이드 첨가물(METAL ADDITIVE), 버퍼가스(주로 Ar, Xe, He등을 사용한다)를 넣고, 양단을 실링한 구조이다. 전극은 열전자가 잘 방출되고 유점이 높은 텅스텐 소재를 사용하거나, 램프 종류에 따라 산화바륨, 산화 이트륨, 산화 스트론듐, 산화칼슘 등 열전자 방사 계수가 낮은 물질을 도핑(Dopping)하여 열전자 방출을 원활히 하는 구조로 설계한다.

석영관 내부는 초고진공으로 내부의 불순물을 제거한 후 적당량의 수은과 발광물질을 수mg - 수십 mg 넣고 아르곤 가스 또는 아르곤가스와 다른 불활성 가스의 혼합가스를 혼입한후 배기관을 팁 오프(tip - off)한다.

파워 스플라이 2차측 2 단자와 전극에서 나오는 전선을 연결하면 UV 램프가 점등되어 UV(자외선)이 나온다. 이 때 램프에서 자외선이 나오는 것을 어떤 물질이나 물체가 나오는게 아니라, 전자기파 라는 형태의 에너지가 석영관을 투과하여 나오므로 “방사 : Radiate “라고 표현한다.

램프에서 자외선이 나오는 전자기파 에너지는 빛 알맹이(입자 : Photon)이며, 이 빛 알갱이가 일정한 진폭으로 파(波 : wave)를 이루면서 램프 밖으로 방사된다.

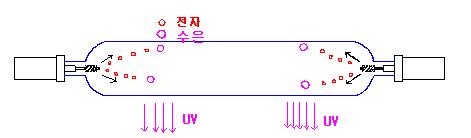

UV 램프 모형도

이 때 램프에서 방사되는 빛 알갱이(입자 : Photon)의 진폭이 10-380nm 인 입자를 자외선이라고 부르며, 380nm 보다 긴 입자는 사람의 눈에 보이므로 가시광선(可示光線 :Visible)이라고 부르고, 가시광선 보다 긴 780nm ? 100만 nm 사이의 입자를 적외선(赤外線 : Infra Red)라고 부르게 되었다.

램프에서 방사되는 자외선의 파장은 램프 내부에서 발광하는 물질에 따라 다른데 수은이 발광할 경우는 주로 1849A, 2537A, 2967A, 3650A 4030A, 4360A, 5460A, 등의 전자기파 가 방사된다.
