UV 경화기의 개요와 구성

UV경화에 대한 초보자라도 UV 경화기에 대해 쉽다는 생각으로 접근하면 UV경화기는 의외로 매우 간단하고 쉬운 기계장치이다.
UV경화기 혹은 UV경화 장치란 "uv잉크나 uv 코팅제가 코팅된 제품에 UV(자외선)를 쪼여서 uv 코팅제를 굳어지는 매우 간단한 기계 장치"이다.

프라스틱 박판 필름이나, LCD, 반도체용 UV경화기는 제법 까다로운 점이 있지만, 일반적인 UV 경화 용 UV경화기는 핵심적인 부품 서너가지만 제외하면 그렇게 어려운 장치가 아니다.

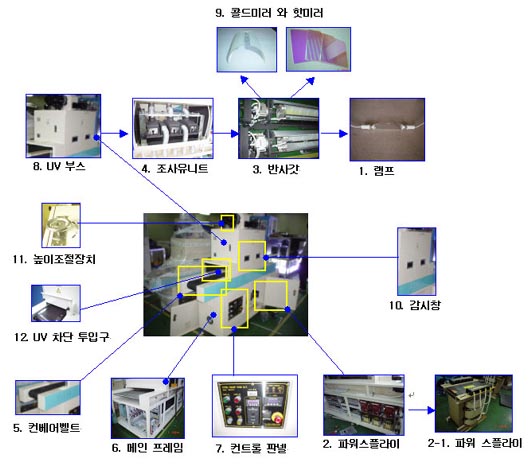

UV 경화기를 간단하게 보면 uv 램프, 파워 스플라이, 반사갓, 조사 유니트, 콘베이어 벨트 등으로 구성되어 있고. 각 부품별 역할은 다음과 같다. UV 경화기란 이러한 부품이 자기 기능을 잘 할 수 있게 서로 조합한 간단한 장치이다.

1. 램프 - UV경화기에서 가장 기본적인 부품으로 uv를 발생하는 램프이다. 용량에 따라 0.2 kw- 25kw UV 램프가 있다.

2. 파워 스플라이 - UV 램프에 전력을 공급하는 장치이다. 일반적으로 램프 용량에 따라 파워 스플라이 크기가 달라진다.

3. 반사갓 - uv 램프에서 나오는 UV를 제품 쪽으로 모아주고, uv 램프에서 나오는 열을 잘 발산시키는 장치

4. 조사 유니트 - uv 램프, 반사갓, 냉각 유로(流路 :Path), 배기 닥트로 이루어져 있으며, 냉각이 최적으로 되게 구성된 구조물로서 UV경화기에서 가장 중요한 부분이다.
조사 유니트가 중요한 이유는 uv 램프에서는 전체 소비 전력의 70-80%의 열(熱)이 발생하는데 이열을 최적으로 제거해 주지 않으면 과열(過熱)되던지 과냉(過冷)현상이 생긴다. 과열(過熱)이 되면 반사갓이 녹아내리거나 변형되어 초점이 틀리게 되고, 과냉(過冷)이 생기면 uv 램프가 완전히 발광되지 않아 uv 경화 불량이 발생한다.
UV경화기에서 가장 중요한 부품이 조사 유니트이다.

5. 콘베이어 벨트 - UV 코팅한 제품을 uv 조사 유니트 밑으로 통과시키는 구성품으로 속도를 일정한 범위에서 조절할 수 있게 되어 있다.

6. 메인 프레임 - 콘베이어 벨트와 uv 부스를 장착하는 본체이다.
메인 프레임에는 콘베이어 벨트와 uv 부스가 장착되며, 메인 프레임 내부에는 흡착판과 파워 스플라이가 들어 있고, 외부에는 콘트롤 판넬이 붙어 있다,

7. 콘트롤 판넬 - uv 램프를 켜고, 끄거나 컨베이어 속도를 조절하는 등 기계를 작동하는 스위치가 붙어 있다.

8. Uv 부스 - 조사 유니트와 높이 조절 장치, 감시창으로 구성된다. 작업자를 uv로부터 안전하게 하고, 램프를 쉽게 교환하게 하는 것이 중요하다.

9. 콜드 미러, 핫미러
uv 램프에서 발생하는 열(熱)을 잘 제거하는 광학 필터로서 프라스틱 필름등 열변형 온도가 낮은 제품을 UV 경화하는데 사용되는 부품이다. 조사 유니트 내부와 바닥 부분에 장착되며 콜드 미러, 핫 미러 역시 제거된 열을 잘 방출될 수 있게 조사 유니트에 장착 하는 것이 중요하다.
