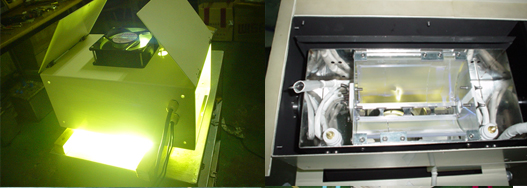

U.V 조사 유니트
 |
| |
 |
▒ 조사 유니트에 대한 기본 설명 ▒
1. 가장 간단한 UV 경화기의 핵심이다 ..
2. 콘베이어 벨트 위에 설치하면 uv 경화기로 사용할
수 있다
3. 여러가지 제품에 실험용 혹은 생산용으로 사용한다.
4. 조사 기와 이에 필요한 파워 스플라이로 구성되어 있다.
5. 2 중 열 제거 설계를 하여 제품에 전달되는 열을
최소화 하였다 .
7. uv 경화기 보다 저렴하다. |
| |
| ▒ 특징 ▒ |
※ 생산용 라인에 간이 실험용으로 즉시 사용 가능 .
※ 가장 저렴한 투자비
※ 생산 라인 어떤 곳이던 설치 용이 .
※ 소 형으로 이동이 간편
※ 복잡한 대형 제품의 생산용 UV 경화기 도입 전 단계에 최적
※ UV 조사 거리 조절 용이 . |
| |
| ▒ 재품규격 ▒ |
| 모델명 |
UCIu
111 |
UCIu
201
|
UCIu
401
|
UCIu
701
|
| 램프 |
메탈 할라이드 / 수은 UV 램프 중 선택 |
| 램프용량 |
1KW x 1 등 |
2KW x 1 등 |
3.2KW x 1 등 |
5.6KW x 1 등 |
| 램프수량 |
1 등 |
2 등 |
2 등 |
3 등 |
| 램프냉각 |
공냉식 |
쵀대경화폭
mm
|
110 |
200 |
400 |
700 |
균일경화폭
mm
|
80 |
150 |
350 |
600 |
| 집광방식 |
알루미늄 반사갓 , ( 콜드미러 + 핫미러 : 선택 사양 ) |
| 반사갓 |
집광형 알루미늄 반사갓 , 콜드미러 + 핫미러 ( 선택사양 ) |
| 전원 |
1 Ø 220/380V, 50/60Hz |
경화기크기
W X D X H |
300X195X180 |
420X220X160 |
620X220X160 |
920X220X160 |
안정기 크기
W X D X H |
450X220X180 |
450X550X420 |
450X550X420 |
450X550X420 |
| 옵션 |
자외선 측정기 |
|
| |
주1. 위 규격은 2008. 7. 7 현재의 사양이며 , 사용자의 실제 사용상의
문제점 개선과 제품의 성능 향상을 위하여 변경될 수 있습니다.
주2. 현재 생산하는 제품 적용에 위의 규격이 적당하지 않을 경우 당사 기술 담당자와 협의하여 스펙
변경할 수 있으므로 도입에 대한 세부 사양은 당사 영업팀과 협의해 주시기 바랍니다. |
| |
| ▒ 규격표 보는 법과 U.V 경화기
선택 방법 ▒ |
램프
종류 |
수은 UV 램프 혹은 메탈 할라이드 UV 램프 2 가지 중 1 가지를 선택하거나 2 가지를 혼용할수 있습니다. |
램프
출력 |
램프 1 개의 소비 전력입니다 . |
| 렘프냉각 |
이 모델들은 공냉식이며 별도의 냉각팬이 필요합니다 . |
| 반사갓 |
당사가 광학적으로 모델링한 집광형 구조 혹은 평행광형 반사갓을 사용하며 ,반사판은 전해 연마한 고 반사율의 알루미늄 판 입니다.
|
| 전원 |
1 Ø 220/380V/60Hz 입니다 |
| 치수 |
표준적인 외형 치수이며 , 생산하는 제품 크기 , 형상에 따라 가감할 수 있읍니다 |
| 기타 |
2 중 열제거 설계로 제품온도 상승폭이 작습니다 . |
| 옵션 |
자외선 광량 조절장치 , 자외선 강도 및 광량 모니터링 장치 |
|
| |
| ▒ 용도 ▒ |
Plastic. 인쇄회로기판 (P.C.B). 스크린 인쇄 , 콘덴서 , 리드 프레임 , 핸드폰 부품 .
유리 , 의료기 , 반도체 , 전자부품 , 광학 부품 , 화장품 용기 , 소형 모터 , 릴레이 S/W, 자동차 부품 , 악세사리 , 낚시대 , 카드 코팅 , 건축자재 코팅 , 철판 스크린 인쇄 , 그 외 자외선 경화기가 필요한 제품의 실험과 양산 |
| |
| |
|
|
|
