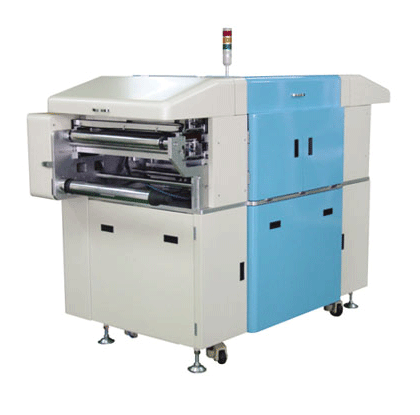

반 평행광 Roll To Roll 노광기


Semi collimated Full Automatic Roll To Roll Exposure M/C

Specification

APPLICATIONS

Roll To Roll Exposure

Model No.

ESASM5K-1

Light Source

ONE MTL 5KW LAMP

Power Supply

AC 3Φ / 220 V / 60 ㎐ / 6KW

Cooling System

Air cool

Valid Exposure Size

Max. 500 x 500

Reflector

5 KW lamp House

Dimension( W x D x H )

2010 x 1240 x 1440


* 본 장비는 ROLL TO ROLL 반평행광 노광기로서, 500x500(Max) Size 의 Standard Panel이 탑재되어 있으며 기본적인 Mechanical System Contol은 PC Control로 이뤄지며, 제품 처리 조건에 대한 Parameter들은 Touch Screen을 통해서 조작하게 구성되어 있음.
* Light Source는 Metal Halide 5KW lamp 1등을 Single Side & Bottom Exposure Type이며, Lamp House/chamber내의 온도 콘트롤은 IFS(Independent Feedback System)을 사용하여 최적 상태로 구동됨
*. 제품 처리 속도는 4~6 Sheet/min이다.
* 5KW의 UV Flux는 30㎽/㎠를, 8KW일때는 45㎽/㎠의 Range를 가지는 고효율 장비로서, 처리제품 규격, Panel Size, Optical Path 등에 따라 다소 차이가 있다.
* 漏光 및 구동 시 소음을 최소화 하였으며, 유지. 관리 및 Troubleshoot가 용이하며, 안전성을 향상시킨 Model 이다.
