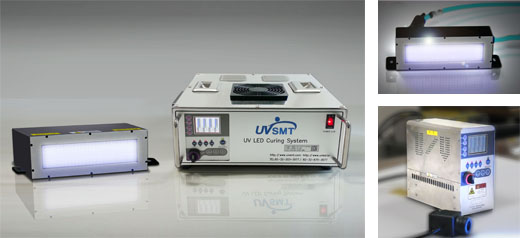

  SUV2010-F 면광원 UV LED 경화기

SUV2010-F 면광원 UV LED경화기는 열이 전혀 발생하지 않고, 365nm단파장으로 1,500mW/cm2의
초고강도 UV를 방사하므로 인쇄와 코팅은 물론, LCD용 확산필름, 액정 경화, 다층 PCB등의
UV경화에 사용한다.

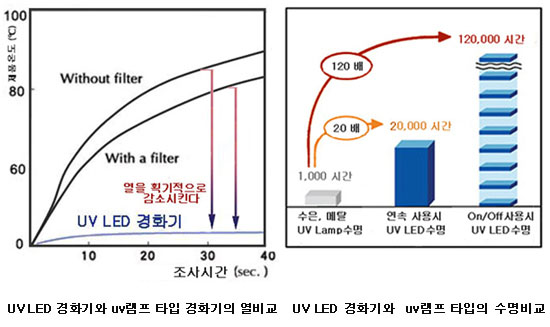

UV LED 경화기는 열이 전혀 발생되지 않으므로 필름의 열 변형이 전혀 없다.
열이 없으므로 열과 관련된 품질 문제가 획기적으로 개선되고, 생산 코스트를 절감할 수 있다.
SMT의 UV LED 경화기는 세계 최초로 수퍼 열전달(Super Heat Dissipation)기술을 도입하여
LED칩에서 발생하는 열을 50℃이하로 유지하므로 20,000시간의 수명을 달성하였다.
SMT의 UV LED 경화기는 폭이16mm로 매우 작으므로 LCD용 광학필름 생산 시 경화되어야
할 부분 이외에는 UV가 거의 조사되지 않는다. 프리즘 시트, MLF, 복합시트, 확산시트 등
광학필름 생산 시 폭이 좁으므로 UV확산이 일어나지 않으므로 UV코팅 롤러 바로 뒤에서
UV 조사시 롤러의 UV액은 전혀 경화되지 않으므로 공정을 대폭 줄여 생산성 향상과 품질을
획기적으로 향상시킬 수 있다.



◈ 특징
광학필름에 열 전달 제로
최대 1,500mW/cm2의 초고강도 UV를 방사
수명 20,000시간 - Super Heat Conduction
즉시 ON/OFF - 워밍 업/대기 시간 불필요
접착력 향상 - UV강도가 10-100배 강하므로 접착
경화기 폭 10mm - 세계 최소 폭, UV확산 제로
램프 냉각용 닥트 설치비 제로, 클린 에어 비용 생산비용 제로
에너지 비용 : 최대 95% 절약
환경 친화적 - NO 오존, NO 수은, NO CO2
무한 가변 파워 : 20-120%로 미세 가변이 용이


◈ 용 도
LCD 패널, 광학 필름, 프리즘 시트, MLF, 복합시트, OLED, CD, PE/PP/AC필름, 리드 프레임, 키패드용 UV몰드, 다이 본딩, RFID인쇄, 태양광 발전(Photo Voltaic), 산업용 대형 UV 프린터, 사무용 소형 UV 프린터. 실크인쇄, 스크린인쇄 복합유리제조, 자동차 부품. 전선 연접기, 열전사지, 자동차 도장, 3D UV프린터

UV LED 와 UV LAMP 방식 비교



UV LED 방식

기존 UV LAMP 방식

광 출력

300mW/cm2 ~ 2,000mW/cm2

30mW/cm2 ~ 200mW/cm2

UV 파장

365nm,385nm,395nm,405nm 단일 파장

254nm~1000nm혼합파장(365nm10~17%)

광원수명

20,000시간 이상
ON/OFF사용시 200,000시간

1,000시간

방사 면적

10x25mm ~ 50x 2400mm

100-2000 mm

소비전력

16-768W/모듈

1-29.6KW /Lamp

열변형

- 전혀 없다(+5℃)

- 매우 심하다(+100℃)

장단점
- 파장 별 선택적 광 출력 가능
- 원하는 파장의 uv만 출력

- ON.OFF 지연시간이 없음
- 자유로운 광 출력량 조절
   (20-120%)
- 외관 및 조시유닛의 크기가
   매우 작다
- 별도의 배기 장치 전혀 불필요


- 초기 투자금액이 크다
- 파장 선택폭이 전혀 없음
- 총 출력대비 UV10~20%,
   IR 은70~80%의 저효율
- NO,OFF시간이 3분 ~10분이 필요
- 광 출력의 조절이 어려움
   (50-75%-100% 3단계)
- 조사유닛 의 크기가 크고 무겁다

- 냉각용 헤파 필터드 에어 소모량이
   많으므로 별도의 배기 라인을 설치해야
   하고, 냉각수등이 필요
- 초기투자 금액이 저렴하다
