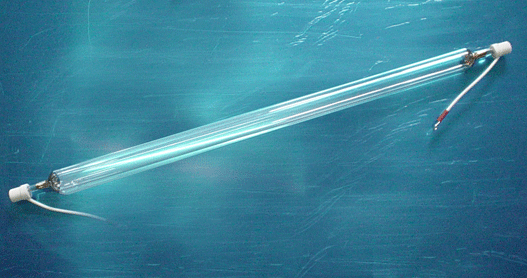

 고압 수은 UV 램프(High Pressure Mercury UV Lamp)


고압 수은 UV 램프의 특성

- 일반적으로 가장 많이 사용하는 램프로서, 365㎚의 자외선을 풍부하게 방사하는 램프.

- 60w/㎝, 80w/㎝, 100w/㎝, 120w/㎝, 160w/㎝, 200w/cm 로 제작 가능하며, 표면 코팅, 접착, 건조에 사용된다.


분광분포도





고압 수은 UV 램프 표준사양 ▒

시리즈
램프형식
램프전력
(W)
램프전압
(V)
램프전류
(A)
전장
(mm)
발광장
(mm)
관경
(mm)
60W/cm
H1500/BO
H3000/BO
H4500/BO
H6600/BO
H9000/BO
H9600/BO
500
3000
4500
6600
9000
9600
260
520
780
1140
1560
1660
6.8
6.8
6.8
6.8
6.8
6.8
376
626
826
1126
1560
1726
250
500
700
1100
1400
1600
24.5
24.5
24.5
24.5
24.5
24.5
80W/cm
H 600/CO
H1000/CO
H2000/CO
H3200/CO
H4000/CO
H5000/CO
H5600/CO
H6400/CO
H8000/CO
H8800/CO
H10.0K/CO
H11.2K/CO
H12.8K/CO
H16.9K/CO
H18.0K/CO
H20.0K/CO
600
1000
2000
3200
4000
5000
5600
6400
8000
8800
10.0K
11.2K
12.8K
16.0K
18.0K
20.5K
130
130
330
480
650
750
950
960
1200
1430
1500
1830
2090
2000
2000
2000
7.9
8.3
7.2
7.5
7.2
7.5
7.2
7.5
7.5
7.2
7.5
7.2
7.2
8.7
10.0
11.0
178
225
376
550
626
670
826
950
1150
1226
1400
1526
1726
2150
2400
2650
75
110
250
400
500
550
700
800
1000
1100
1250
1400
1600
2000
2250
2500
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
24.5
100W/cm
H2500/DO
H5000/DO
H7000/DO
H8000/DO
H11.0K/DO
H14.0K/DO
H16.0K/DO
2500
5000
7000
8000
11.0K
14.0K
16.0K
340
680
950
1080
1485
1900
2160
8.7
8.7
8.7
8.7
8.7
8.7
8.7
376
626
826
926
1226
1526
1726
250
500
700
800
1100
1400
1600
24.5
24.5
24.5
24.5
24.5
24.5
24.5
120W/cm
H3000/EO
H7000/EO
H8400/EO
H9600/EO
H13.2K/EO
H16.8K/EO
H19.2K/EO
3000
6000
8400
9600
13.2K
16.8K
19.2K
340
680
950
1080
1485
1900
2160
10.4
10.4
10.4
10.4
10.4
10.4
10.4
376
626
826
926
1126
1526
1726
250
500
700
800
1100
1400
1600
24.5
24.5
24.5
24.5
24.5
24.5
24.5
*상기 규격은 표준품의 규격이며, 위 규격 이외의 제품은 주문 제작해야 합니다.

램프 주문시 필요한 사항
현재 사용하고 있는 경화기의 uv램프를 주문하려면 다음 사항을 파악하여 주문하면 좋다.
카다록에 있는 모델대로만 주문하면 현재 사용하고 있는 uv경화기와 잘 안맞을 수도 있다.

현재 사용중인 램프의 종류(수은등 혹은 메탈 할라이드 램프), 램프의 극간 거리, 전체길이(전장), ,램프 직경, 램프 전압, 램프 전류, 베이스 모양 등을 알려 주면 현재 사용중인 램프와 같은 램프를 받을 수 있다.

1. 램프 종류와 스펙트럼
램프 스펙트럼은 램프가 수은 UV램프냐, 메탈UV램프이냐 혹은 갈륨 램프인지를 먼저 파악해야 한다. 램프의 램프 종류가 바뀌면 경화가 잘 안되거나 열이 많이 나는 경우도 있다.
램프 종류가 바뀌면 경화가 안되는 경우도 있으므로 현재 사용중인 램프와 같은 스펙트럼이 나오는 램프를 사야 한다.

스펙트럼은 램프가 수은 UV램프냐, 메탈UV램프이냐 혹은 갈륨 램프에 따라 달라진다. 각 램프의 스펙트럼은 아래와 같다.

UV램프 스펙 트럼

메탈 UV램프 스펙 트럼

갈륨 램프 스펙 트럼

2. 램프 길이
램프는 길이는 UV가 나오는 “극간 거리”와 전체 길이 인 “전장”을 알면 된다.
현재 사용중인 램프의 전극간 거리(왼쪽 전극의 끝에서 오른쪽 전극 끝까지의 거리)와 램프 전장(램프 전체의 길이)를 자로 재어서 알려주면 된다.


“극간 거리(AL : Arc Length)”는 uv가 방사되는 전극과 전극 사이의 거리 이다.
“전장(OAL : Over All Length)” 은 양 끝의 베이스를 포함한 전체 길이이다.

3. 램프 전압, 램프 전류
램프 전압과 램프 전류는 매우 중요하다.
램프 전압, 램프 전류는 램프가 완전 발광된 상태에서의 램프 전압과 램프 전류이다.
램프의 전압과 전류는 안정기 종류에 따라 다소 달라 질수 있다.
현재 사용하는 경화기의 안정기가 정전류 형인 경우는 재로 주문한 램프의 전압이 높을 경우 우선은 경화가 더 잘 될수도 있지만 안정기 품질이 좋지 못할 경우 안정기가 탈 수도 있고, 정전력형 안정기인 경우는 전압이 높을 경우 전류가 줄어들어 경화가 더 잘 안될수도 있다.
그러므로 현재 사용중인 uv경화기의 안정기가 정전류형 인지, 정전력형 안정기인지 아는 것이 좋다.

현재 사용중인 uv경화기의 안정기가 정전류형 인지, 정전력형 안정기인지 모르는 경우는 다음과 같이 파악하면 쉽게 안정기 종류를 알 수 있다.
안정기의 출력부(램프로 나가는 곳)에 전류제어용 콘덴서(660V/30Uf 혹은 1300V/10.3uF)가 2개 혹은 3개가 설치되어 있으면 정전류형 안정기 이고, 안정기의 입력부(220V 혹은 380V의 전기가 안정기로 들어가는 곳)에 진상용 콘덴서(220V/100uF 혹은 380V/250uF 혹은 수백 uF의 진상콘덴서)가 1개 혹은 2개가 설치되어 있으면 정전력형 안정기이다

램프의 전압, 전류는 안정기가 정전류형 인지, 정전력형 안정기인지와 될수 있으면 5% 이내에서 맞추는 것이 좋다.


4. 램프의 외경
램프의 외경(바깥 직경)이 몇 mm인지 알려 준다.
경화용 램프는 대부분 24.5mm이지만 드물게는 27mm 혹은 22 mm도 있다.

5. 램프 베이스

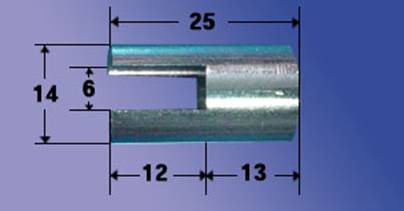

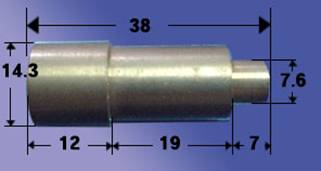

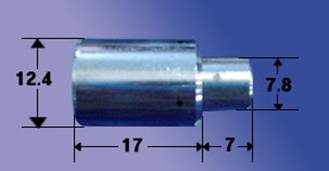

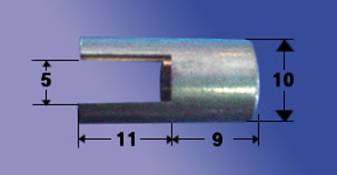

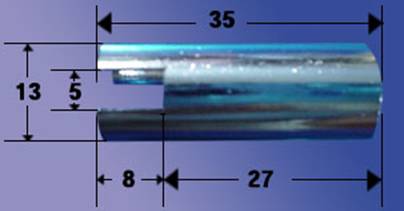

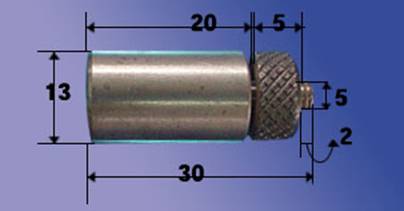

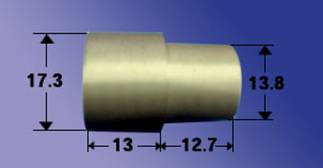

베이스 모양과 크기현재 사용하고 있는 램프와 같아야 한다. 램프 베이스의 모양이 매우 중요한 것은 아니지만, 램프 홀더에 따라 제법 중요한 경우도 있다. 베이스는 보통 세라믹이나 금속으로 되어 있으며, 사이즈는 아래 그림 중에서 선택하면 된다.
(No가 같은 것 두개는 같은 모양인데 돌려서 찍은 사진이 하나 더 있는것입니다.C11, C12, C13)



No

베이스 모양

No

베이스 모양

C01

C02

C03

C04

C05

C06

C07

C08

C09

C10

C11

C12

C13


No

베이스 모양

M01

M02
M03
M04
M05
M06
M07


6. 전선 길이
램프 좌우의 전선의 길이이며 대부분 150mm 이지만 드물게는 80mm 혹은 250 mm 도 있고 좌우의 길이가 각각 다른 것도 있다.


[램프주문 사양서 작성하기]
