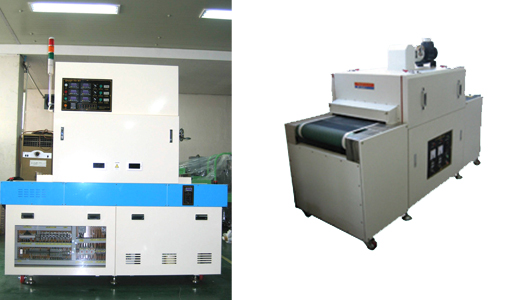

LCD 용 U.V 경화기
 |
| |
| ▒ 초저온 U.V 경화기 선택시 고려 요소와 저온 UV 경화기 기본 설명 ▒ |
| ▒ 특징 ▒ |
※ LCD 조립 . BLU, 도광판 생산 전용
※ UV 조사거리 조절이 매우 용이 .
※ 내부 온도와 SPEED 조절이 쉽다 .
※ . 파티클 프리 콘베이어 채택
※ . 제품 극저온 실현 .
※ LCD 연구용으로 적합 . |
| |
| ▒ 재품규격 ▒ |
모델명 |
UCLc 201H |
UCLc 302H |
UCLc 503H |
UCLc 201M |
UCLc 302M |
UCLc 503M |
램프종류 |
수은 UV 램프 |
메탈 할라이드 UV 램프 |
램프 용량 |
3KW |
4KW |
5KW |
2KW |
3KW |
5KW |
냉각 |
공냉 / 수냉 |
콘베어
속도
m/min |
3 |
3 |
5 |
3 |
3 |
6 |
경화폭
mm |
200 |
300 |
500 |
200 |
300 |
500 |
집광 방식 |
집광형 알루미늄 미러
|
전원 |
1 Ø 220/380V, 50/60Hz
|
크기
WxDxH(mm)
|
730x190x290
|
930x190x290
|
1350x190x330
|
605x190x275
|
730x190x290 |
930x190x290 |
높이조절 |
50-200mm 조절 |
| 옵션 |
콘베어 속도 디스플레이 , 자외선 광량 조절장치 , 자외선 강도 및 광량 모니터링 장치 , 정전기 제거장치 |
|
| |
주1. 위 규격은 2008. 7. 7 현재의 사양이며 , 사용자의 실제 사용상의
문제점 개선과 제품의 성능 향상을 위하여 변경될 수 있습니다.
주2. 현재 생산하는 제품 적용에 위의 규격이 적당하지 않을 경우 당사 기술 담당자와 협의하여 스펙
변경할 수 있으므로 도입에 대한 세부 사양은 당사 영업팀과 협의해 주시기 바랍니다. |
| |
| ▒ 규격표 보는 법과 U.V 경화기
선택 방법 ▒ |
램프
종류 |
수은 UV 램프 혹은 메탈 할라이드 UV 램프 2 가지 중 1 가지를 선택하거나 2 가지를 혼용할수 있습니다. |
램프 출력 |
램프 1 개의 소비 전력이며 , 램프가 여러 개인 경우 총소비 전력은 램프수에 1 개당 소비 전력을 곱한 값입니다. |
램프
수량 |
규격에 나와 있는 개수는 표준 수량이며 , 경화 속도를 빨리 하려면 램프수를 증가시켜야 합니다 . |
| 램프냉각 |
이 모델은 사용자가 가장 관리하기 쉬운 공냉식입니다 . |
| 경화폭 |
주어진 값은 기본 폭이며 , 주문 사양에 따라 넓히거나 줄일 수 있습니다 . |
| 콘베어 속도 |
주로 사용하는 속도 범위에서 50% 변경 가능합니다 |
| 반사갓 |
당사가 광학적으로 모델링한 집광형 구조 혹은 평행광형 반사갓을 사용하며 ,
반사판은 전해 연마한 고 반사율의 알루미늄 판 입니다 . |
| 전원 |
1 Ø 220/380V,50/60Hz 혹은 3 Ø 220/380V, 50/60Hz 를 선택할 수 있습니다 |
| 치수 |
표준적인 외형 치수이며 , 생산하는 제품 크기 , 형상에 따라 가감할 수 있읍니다 . |
| 기타 |
UV 차단판 , UV 확인 창 , 조사거리 조절장치가 설치되어 있습니다 . |
| 옵션 |
콘베어 속도 디스플레이 , 자외선 광량 조절장치 , 자외선 강도 및 광량 모니터링 장치 |
|
| |
| ▒ 특징 ▒ |
B.L.U, 도광판 , LCD 모듈 , 정밀 Plastic 부품 ,. F P.C.B. 리드 프레임 ,.OLED
반도체 , 광학 소자 , 마이크로 모터 , |
| |
| |
| |
|
|
|
