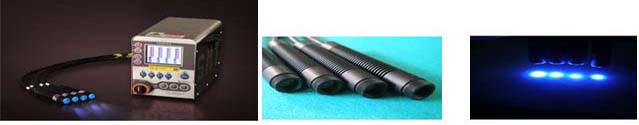

  SUV2010-S 스팟 UV LED 경화기

SUV2010-S 스팟 UV LED 경화기는 LCD실링, 반도체, 렌즈, 옵티칼 파이버, 태양전지, 정밀전자 산업, FPCB다이본딩 등 고강도의 UV가 필요한 정밀전자 산업의 uv경화를 도와드립니다.
SMT의 독자기술로 최대 8,000(렌즈3ø) 이상의 UV 조사강도를 실현합니다.(우시오 UIT-250 조사강도 계측기 측정시)
SMT의 UV-LED경화기는 고강도의 UV를 방사해 경화 후 제품의 접착강도가 증가함은 물론, 경화품질도 획기적으로 향상됩니다. 고강도 UV로 순간 경화가 가능해집니다.
LED칩은 해당 칩이 가진 고유한 단일 파장만을 방사하므로 클린룸과 같은 작업장에서 온도 상승 억제를 위한 별도의 배기장치가 불필요합니다. 또한 기존 UV램프 경화에서 가장 문제시 되었던 별변형 문제를 최소화 시키므로 열에 취약한 박막형 플라스틱 렌즈, 광학필름 등에 안심하고 사용할 수 있습니다.

LED칩 수명은 보통 약 2만 시간(LED를 연속 점등 사용시)동안 사용이 가능해 UV램프 보다 수명이 최저 10배이상이므로 UV램프식 경화기와 같이 주기적인 램프구입 비용과 교체시의 기타 추가적인 비용이 발생하지 않습니다.(LED칩 자체가 파손될 경우 제외).
SMT의 Spot형 UV-LED SUV-S series는 전 채널(4헤드) 풀가동시 약 40W의 낮은 전력을 소모하므로 기기 운용에 따른 전기요금을 크게 절감할 수 있습니다. 또한, LED을 광원으로 하므로 오존(O3), 이산화탄소(CO2)등의 유해 기체(가스)가 발생하지 않아 친환경적입니다.

  [특 징]
제품에 열전달 최소화 - +15℃(Delta T 15℃)
8000의 고강도 UV 방사 - 고강도 UV로 순간 경화시켜 접착 신뢰도를 크게 향상시킴
LED칩 수명 20,000시간(연속점등 사용시)~ 120,000시간(ON/OFF제어 시)
즉각적인 ON/OFF - 필요시에만 점등해 바로 작업 가능(대기시간 불필요)
자연 냉각방식 헤드 채용 - 소음 및 온도 상승 제어를 위한 별도의 설비 불필요
각 헤드별 UV출력량 및 작업시간 설정 기능
조사 모니터링 프로그램 지원 - USB, 시리얼 통신연결로 간편한 원격제어 기능
파장별 선택 가능 - 365nm, 385nm, 400nm
친환경 - No 오존, No 수은


[용도]
반도체. 휴대폰, 광 Pick-up헤드, 다이 본딩, 리드 프레임, OLED, UV프린터 헤드, 옵티칼 파이버, 태양전지, 광학렌즈 접착, 건축 인테리어 자재, 인테리어수리 및 보수, 소형 인쇄물, 액세서리 제조, 네일 아트, 다이아몬드 셋팅, 귀금속, 보석 접착 및 셋팅. 스포츠용품 제조공정


SUV2010-S 스폿 UV LED 경화기 규격

모 델 명

SUV-S(M)

SUV-S(H)

파장 nm

365,385,395,405

365,385,395,405

UV강도mW/cm

6,000

8,000

경화 면적 mm

Ø3,Ø6,Ø8,Ø10

Ø3,Ø6,Ø8,Ø10

조사거리mm

5-20

5-20

소비전력W

40

40

헤드냉각방식
자연냉각(No fan)
자연냉각(No fan)
최대제품온도 2)
Delta T +15°C
Delta T +15°C
콘트롤러크기 WXLXH
90 X 125 X 160
90 X 125 X 160

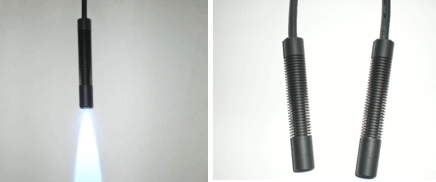

헤드크기 Ø X Lmm
Ø13 X L87mm
Ø13 X L87mm
조사기무게 Kg
1.7
1.7
인터페이스
RS232C, USB
RS232C, USB

※ 상온 25°C에서 일본 우시오사 조사강도 계측기(UIT-250)을 상용해 측정.(조사거리 12mm,렌즈 Ø3기준)



UV LEDUV LAMP 방식 비교



UV LED 방식

기존 아크 UV LAMP 방식

광 출력

Ø3렌즈 사용시 약 8000mW/cm2 (사용렌즈,조사거리에 따라 변동)

500mW/cm2~2000mw/cm2

UV 파장

365,385,400nm 단일 파장

254nm~1000nm혼합파장 (365nm10~17%)

광원수명

20,000시간 이상
ON/OFF사용시 120,000시간

1,000~3,000시간

4헤드사용시 UV량감소

전혀 없음

1헤드 : 100%, 2헤드 : 90%
3헤드 : 80%, 4헤드 : 75%로 동시에 사용하는 헤드가 증가함에 따라 UV량 감소

소비전력

최대 약 40W

400~500W

열변형

거의 없다(Delta T +5℃)

심하다(+60℃)

장단점
- 파장 별 선택적 광 출력 가능
- 원하는 파장의 UV만 출력

- ON. OFF 지연시간이 없음
- 각 헤드별 자유로운 광 출력 조절
- 외관 및 조시유닛의 소형화,경량화
- 별도의 배기 장치 불필요
- 생산공정 모니터링과 자동제어-PLC대응
- 램프교체 및 유지비용 극감

- 파장 선택폭이 전혀 없음
- 총 출력대비 UV10~20%,
   IR 은70~80%의 저효율
- ON, OFF 대기시간 2분 이상 소요
- 광 출력 조절 불가능
- 콘트롤러의 크기가 크고 무겁다
- 별도의 배기장치 필요
- 광케이블 길이 최대 2m - 작업동선 제한
- 주기적인 램프교체(램프수명 3,000시간)
