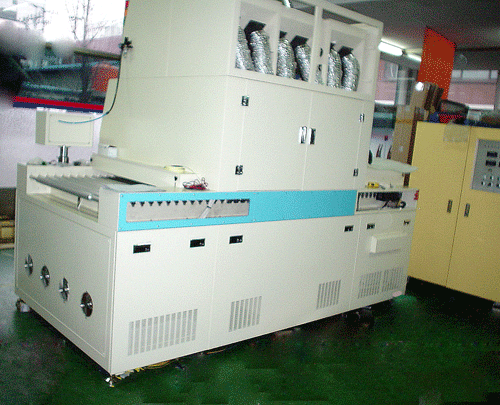

후렉시블PCB용 U.V 경화기
 |
| |
| ▒ 특징 ▒ |
※ 슈퍼 열 차단 .
※대용량 진공 장치 채택으로 안전한 제품이송 .
※콘베어 이송속도 디지털 표시 .
※콘베어 벨트 쏠림 방지기능이 있다 .
※조사거리 조절기능이 있다 .
※자외선 외부노출 차단 및 저소음 설계 .
※상하 자외선 광량 편차 극소화 (+- 5% 이내 ) |
| |
| ▒ 재품규격 ▒ |
제품명 |
후렉시블 PCB 용 UV 경화기 |
모델명 |
UCFp 704 |
램프명 |
수은 UV 램프 또는 메탈 할라이드 UV 램프 |
램프출력 |
8.4KW(120W/cm) x 3 등 |
램프 냉각 |
강제공냉방식 |
경화폭 |
600- 7 00mm |
집광방식 |
집광형 , 알루미늄 미러 + 콜드미러 + 콜드필터 |
전원 |
3 Ø 220/380V, 50/60Hz |
치수 |
2500 x 1200 x 1800mm |
높이조절 |
50-200mm 조절 |
옵션 |
콘베어 속도 디스플레이 , 자외선 광량 조절장치 , 자외선 강도 및 광량 모니터링 장치 , 정전기 제거장치 |
|
| |
주1. 위 규격은 2008. 7. 7 현재의 사양이며 , 사용자의 실제 사용상의
문제점 개선과 제품의 성능 향상을 위하여 변경될 수 있습니다.
주2. 현재 생산하는 제품 적용에 위의 규격이 적당하지 않을 경우 당사 기술 담당자와 협의하여 스펙
변경할 수 있으므로 도입에 대한 세부 사양은 당사 영업팀과 협의해 주시기 바랍니다. |
| |
| ▒ 규격표 보는 법과 U.V 경화기
선택 방법 ▒ |
램프
종류 |
수은 UV 램프 혹은 메탈 할라이드 UV 램프 2 가지 중 1 가지를 선택하거나 2 가지를 혼용할수 있습니다. |
램프 출력 |
램프 1 개의 소비 전력이며 , 램프가 여러 개인 경우 총소비 전력은 램프수에 1 개당 소비 전력을 곱한 값입니다. |
램프
수량 |
규격에 나와 있는 개수는 표준 수량이며 , 경화 속도를 빨리 하려면 램프수를 증가시켜야 합니다 . |
| 램프냉각 |
이 모델은 사용자가 가장 관리하기 쉬운 공냉식입니다 . |
| 경화폭 |
주어진 값은 기본 폭이며 , 주문 사양에 따라 넓히거나 줄일 수 있습니다 . |
| 콘베어 속도 |
주로 사용하는 속도 범위에서 50% 변경 가능합니다 |
| 반사갓 |
당사가 광학적으로 모델링한 집광형 구조 혹은 평행광형 반사갓을 사용하며 ,
반사판은 전해 연마한 고 반사율의 알루미늄 판 입니다 . |
| 전원 |
1 Ø 220/380V,50/60Hz 혹은 3 Ø 220/380V, 50/60Hz 를 선택할 수 있습니다 . |
| 치수 |
표준적인 외형 치수이며 , 생산하는 제품 크기 , 형상에 따라 가감할 수 있읍니다 . |
| 기타 |
UV 차단판 , UV 확인 창 , 조사거리 조절장치가 설치되어 있습니다 . |
| 옵션 |
콘베어 속도 디스플레이 , 자외선 광량 조절장치 ,
자외선 강도 및 광량 모니터링 장치 |
|
| |
| ▒ 용도 ▒ |
| 연성 P.C.B, MLB |
| |
| |
| |
|
|
|
