콜드 미러(COLD MIRROR)

UV 경화는 경화 속도가 빠르고, 제품 품질이 뛰어나고, 유기물에 대한 공해를 수반하지 않는 등 IR 건조에 비해 여러가지 장점이 있지만, UV램프에서 동시에 열도 같이 발생된다는 단점을 안고 있다. 램프에서 가장 문제가 되는 열을 제거하기위해 다음과 같은 3가지의 기술을 사용한다. 1. UV램프에서 열 발생율을 줄인다. UV램프의 가장 원천적인 기술이다. 동일한 UV강도와 조사량을 조사하면서 단위 UV조사량 당 열발생을 극소화시킴으로써 피조사물이 받는 열을 극소화시키는 기술이다. 조사기에서 콘트롤하는 것이 아니라 UV램프 자체의 제조 공정에서 열발생을 극소화하게 램프를 설계. 제조해야 한다. 2. COLD MIRROR 와 HOT MIRROR를 사용한다. UV 램프 하우징에 COLD MIRROR 및 HOT MIRROR를 사용하여 열은 외부로 방출시키고,자외선만 선택적으로 사용함으로써 피사체의 열 변형없이 UV 경화를 할 수 있게 하는 기술이다. 3. 수냉 사용상에 다소 불편이 따르지만 열 제거 효율이 가장 좋은 “수냉” 방법도 많이 사용되고 있다. 물은 공기에 비해 잠열량이 크고 열제거 효율이 높으므로 열을 효과적으로 제거한다.

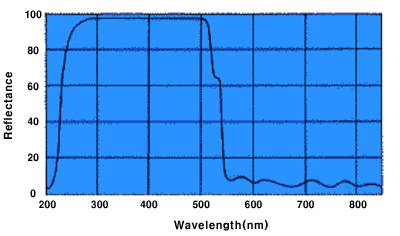

COLD MIRROR를 사용하여 U.V LAMP발광시 발생되는 열(적외선)은 외부로 방출시키고, 자외선만 반사시켜 줌으로서 피사체의 열 변형없이 UV 경화를 할 수 있다. TiO2, SnO2등 여러가지 광학 물질을 다층 박막으로 스파터링 한 광학 필터로서 자외선은 반사시키고, 열선은 투과시켜 피 처리물의 온도 상승을 줄인다.
