핫미러(HOT MIRROR)

UV 경화는 경화 속도가 빠르고, 제품 품질이 뛰어나고, 유기물에 대한 공해를 수반하지 않는 등 IR 건조에 비해 여러가지 장점이 있지만, UV램프에서 동시에 열도 같이 발생된다는 단점을 안고 있다. 램프에서 가장 문제가 되는 열을 제거하기위해 다음과 같은 3가지의 기술을 사용한다.

1. UV램프에서 열 발생율을 줄인다.
UV램프의 가장 원천적인 기술이다. 동일한 UV강도와 조사량을 조사하면서 단위 UV조사량 당 열발생을 극소화시킴으로써 피조사물이 받는 열을 극소화시키는 기술이다. 조사기에서 콘트롤하는 것이 아니라 UV램프 자체의 제조 공정에서 열발생을 극소화하게 램프를 설계. 제조해야 한다.

2. COLD MIRROR 와 HOT MIRROR를 사용한다.
UV 램프 하우징에 COLD MIRROR 및 HOT MIRROR를 사용하여 열은 외부로 방출시키고,자외선만 선택적으로 사용함으로써 피사체의 열 변형없이 UV 경화를 할 수 있게 하는 기술이다.

3. 수냉
사용상에 다소 불편이 따르지만 열 제거 효율이 가장 좋은 “수냉” 방법도 많이 사용되고 있다. 물은 공기에 비해 잠열량이 크고 열제거 효율이 높으므로 열을 효과적으로 제거한다.

  U.V LAMP에서 발생되는 열(적외선)은 반사시키고, 자외선 만 피사체로 투과시킴으로서 UV 경화 효과를 극대화 시켜주는 광학 필터이다.

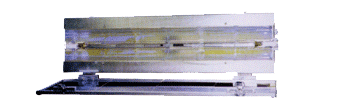

콜드미러, 핫 미러 세트

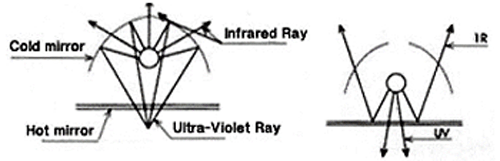

U.V LAMP에서 발생되는 열은 1차적으로 COLD MIRROR를 투과하여 제거되고 U.V는 제품쪽으로 투과된다. LAMP에서 직접 제품쪽으로 투과되는 열은 핫 미러에서 반사되고 UV는 제품쪽으로 투과되어 UV효율을 극대화시킨다. 램프 발광시 발생되는 열은 최대한 외부로 방출시키고, 자외선만 제품에 투과시켜 줌으로서 피사체의 열 변형을 극소화 시키는 구조이다.
