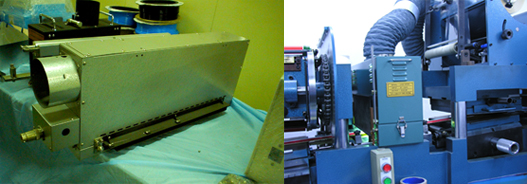

 스크린 인쇄용 U V 경화기


▒ 제품 선택시 고려 요소와 스크린 인쇄용 UV 경화기 기본 설명 ▒

1.스크린 인쇄용 으로 사용하는 UV 경화기이다.
2. UV 수지가 코팅되거나 , UV 인쇄된 제품이 콘베어 위에 올려 지면 콘베어 를 통과하면서
잉크가 경화 된다.
3.경화되는 속도는 잉크의 종류 , 색갈 , 잉크 두께 , 도수 , 램프의 파장 , 램프 수량 에 따라 달라진다.
4.UV 코팅에서 가장 문제가 되는 부분은 제품의 변형 이므로 냉각이 매우 중요하다.
아래 모델들은 강제 공냉식이다.
5.UV 수지나 잉크가 접착력이 나쁜 것은 원 소재의 접착력에 대한 문제로 코팅전에 표면 전처리를 해야 합니다.


▒ 특징 ▒

※ 콤팩트한 설계로 옵셋 인쇄기 후단에 장착이 쉽다
※ 고진공 흡착장치로 얇은 종이도 적용이 용이 하다
반불 온불로 스탠바이 시 열을 적게 받는다.
핫미러 , 콜드 미러 채택으로 저온 운전
※ 집광형 반사갓 채용과 자외선 차단막 채용으로 작업자에게 안전 .
※ 저소음 설계 .
※ 하이델베르그 , 아끼야마 , 미쓰비시 , 고모리 등 기존 옵셋 인쇄기의 배지부에
설치가 용이 .


▒ 재품규격 ▒
모델명 UCPr
111
UCPr
251
UCPr
352
UCPr
503
UCPr
703
UCPr
853

UCPr
1204

램프종류 수은 UV 램프 혹은 메탈 할라이드 UV 램프
램프용량 1 KW 3 KW 4 KW 5 KW 5.6 KW 8 KW 11.2 KW
램프수량 1 등 2 등 2 등 3 등 3 등 3 등 4 등
램프냉각 강제 공냉식
경화폭 110mm 250mm 350mm 500mm 700mm 850mm 1200mm
균일
경화폭
90 200 300 450 650 750

1100

경화속도 3,000 ~ 9,000 sheet/Hr
반사갓 집광형 알루미늄 반사갓 , 콜드미러 + 핫미러 ( 선택사양 )
전원 1Ø220/380V,50/60Hz
치수 500x
900x
1200
500x
900x
200
750x
1200x
1200
920x
1500x
1200
1120x
1500x
1300
1170x
1170x
1300
1200x
1700x
1300
높이조절 50-200mm 조절
옵션 콘베어 속도 디스플레이 , 자외선 광량 조절장치 ,
자외선 강도 및 광량 모니터링 장치 , 정전기 제거장치

주1. 위 규격은 2008. 7. 7 현재의 사양이며 , 사용자의 실제 사용상의 문제점 개선과 제품의 성능 향상을 위하여 변경될 수 있습니다.

주2. 현재 생산하는 제품 적용에 위의 규격이 적당하지 않을 경우 당사 기술 담당자와 협의하여 스펙 변경할 수 있으므로 도입에 대한 세부 사양은 당사 영업팀과 협의해 주시기 바랍니다.


▒ 규격표 보는 법과 U.V 경화기 선택 방법 ▒

램프 종류

수은 UV 램프 혹은 메탈 할라이드 UV 램프 2 가지 중 1 가지를 선택하거나 2 가지를 혼용할수 있습니다.

램프 출력

램프 1 개의 소비 전력이며 , 램프가 여러 개인 경우 총소비 전력은 램프수에 1 개당 소비 전력을 곱한 값입니다.

램프 수량

규격에 나와 있는 개수는 표준 수량이며 , 경화 속도를 빨리 하려면 램프수를 증가시켜야 합니다.

램프냉각 이 모델은 사용자가 가장 관리하기 쉬운 공냉식입니다.
경화폭 주어진 값은 기본 폭이며 , 주문 사양에 따라 넓히거나 줄일 수 있습니다.
콘베어 속도 주로 사용하는 속도 범위에서 50% 변경 가능합니다
반사갓

당사가 광학적으로 모델링한 집광형 구조 혹은 평행광형 반사갓을 사용하며 ,
반사판은 전해 연마한 고 반사율의 알루미늄 판 입니다.

전원 1 Ø 220/380V,50/60Hz 혹은 3 Ø 220/380V, 50/60Hz 를 선택할 수 있습니다.
치수 표준적인 외형 치수이며 , 생산하는 제품 크기 , 형상에 따라 가감할 수 있읍니다.
기타 UV 차단판 , UV 확인 창 , 조사거리 조절장치가 설치되어 있습니다.
옵션 콘베어 속도 디스플레이 , 자외선 광량 조절장치 ,
자외선 강도 및 광량 모니터링 장치

▒ 용도 ▒
종이 . 인쇄 , 필름 인쇄 , 특수지 스크린인쇄
