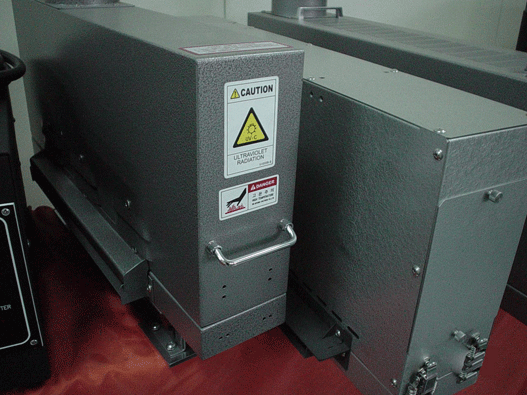

 수지/철판 인쇄용 U V 경화기

▒ 제품 선택시 고려 요소와 수지/철판 인쇄용 U V 경화기 기본 설명 ▒

1. 일반적으로 가장 많이 사용되는 수지 , 철판 인쇄 용 UV 경화기이다 .
2. UV 잉크로 인쇄된 제품이 콘베어 위에 올려 지면 콘베어 를 통과하면서 순간적으로 잉크가 경화 된다.
3. 경화되는 속도는 잉크의 종류 , 색갈 , 잉크 두께 , 램프의 파장 , 램프 수량 에 따라 달라진다.
4. 종이 세라믹, 철판 이외의 필름류 제품의 UV 코팅에서 문제가 되는 부분은 제품의 변형 이므로 냉각이 매우 중요하다. 열변형이 안되는 제품을 선정하는 것이 매우 중요하다.
5. 철판 , 비닐 필름 , 합성지등의 제품에서 UV 수지나 잉크가 접착력이 나쁜 것은 원 소재의 접착력에 대한 문제로 코팅전에 표면 전처리 를 해야 합니다.

▒ 특징 ▒

※ 콤팩트한 설계로 후단에 장착이 쉽다
※ 제품 손상 최소화 설계
※ 콘베어 벨트 쏠림 방지 .
※ 콘베어 속도 디스플레이
※ 집광형 반사갓 채용과 자외선 차단막 채용으로 작업자에게 안전 .
※ 저소음 설계 .


▒ 재품규격 ▒
모델명 UCRs
111
UCRs
251
UCRs
352
UCRs
503
UCRs
703
UCRs
853

UCRs
1204

램프종류 수은 UV 램프 혹은 메탈 할라이드 UV 램프
램프용량 1 KW 3 KW 4 KW 5 KW 5.6 KW 8 KW 11.2 KW
램프수량 1 등 2 등 2 등 3 등 3 등 3 등 4 등
램프냉각 강제 공냉식
경화폭 110mm 250mm 350mm 500mm 700mm 850mm 1200mm
균일
경화폭
90 200 300 450 650 800

1100

경화속도 3,000 ~ 9,000 sheet/Hr
반사갓 집광형 알루미늄 반사갓 , 콜드미러 + 핫미러 ( 선택사양 )
전원 1 Ø 220/380V,50/60Hz 3 Ø 220/380V, 50/60Hz
치수 500x
900x
1200
500x
900x
1200
750x
1200x
1200
920x
1500x
1200
1120x
1500x
1300
1170x
1170x
1300
1200x
1700x
1300

주1. 위 규격은 2008. 7. 7 현재의 사양이며 , 사용자의 실제 사용상의 문제점 개선과 제품의 성능 향상을 위하여 변경될 수 있습니다.

주2. 현재 생산하는 제품 적용에 위의 규격이 적당하지 않을 경우 당사 기술 담당자와 협의하여 스펙 변경할 수 있으므로 도입에 대한 세부 사양은 당사 영업팀과 협의해 주시기 바랍니다.


▒ 규격표 보는 법과 U.V 경화기 선택 방법 ▒

램프 종류

수은 UV 램프 혹은 메탈 할라이드 UV 램프 2 가지 중 1 가지를 선택하거나 2 가지를 혼용할수 있습니다.

램프 출력

램프 1 개의 소비 전력이며 , 램프가 여러 개인 경우 총소비 전력은 램프수에 1 개당 소비 전력을 곱한 값입니다.

램프수량 규격에 나와 있는 개수는 표준 수량이며 , 경화 속도를 빨리 하려면 램프수를 증가시켜야 합니다.
램프냉각 이 모델은 사용자가 가장 관리하기 쉬운 공냉식입니다
반사갓

당사가 광학적으로 모델링한 집광형 구조 혹은 평행광형 반사갓을 사용하며 ,반사판은 전해 연마한 고 반사율의 알루미늄 판 입니다.

전원 1 Ø 220/380V,50/60Hz 혹은 3 Ø 220/380V, 50/60Hz 를 선택할 수 있습니다 .
치수 표준적인 외형 치수이며 , 생산하는 제품 크기 , 형상에 따라 가감할 수 있읍니다
기타 UV 차단판 , UV 확인 창 , 조사거리 조절장치가 설치되어 있습니다 .
옵션 콘베어 속도 디스플레이 , 자외선 광량 조절장치 ,
자외선 강도 및 광량 모니터링 장치

▒ 용도 ▒
플라스틱 , 건축자재 코팅 , 철판 스크린 인쇄 등
