Roll TO Roll 자동 평행광 노광기


Roll TO Roll Full Automatically Collimated Exposure M/C

Specification

APPLICATIONS



Model No.

ECASH5K-1

Light Source

ONE Short Arc 5KW LAMP

Power Supply

AC 3Φ / 220 V / 60 ㎐

Cooling System

Cooling Water

Valid Exposure Size

500mm X 500mm

Reflector

Elliptical Mirror 외

Dimension( W x D x H )

2085 X 1473 X 1921

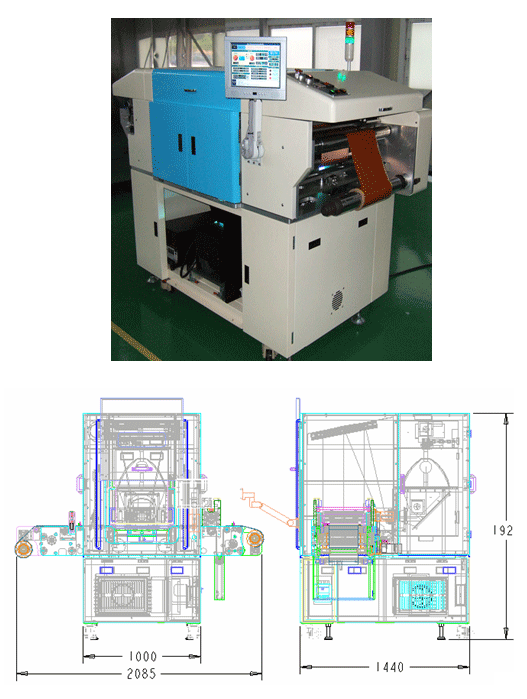

본 장비는 Roll To Roll 단면 평행광 노광기(하향식)이다
* 노광기 기준 광원별 분류, 상호 교환 설치 가능
* Short arc lamp 5kw (PC5000SV)
ROLL(FPC), 폭 500mm이하 ,단면 내층(DF작업만 된 상태-기준홀 없음)-외층 시 비젼 및 Align기구 추가
* 조도 : 25 mw/㎠이상 uniformity: 92%이상
* 노광 영역: 500mm * 500 mm
* 품질 정도 25㎛ ~ 40㎛ 의 제품 생산( D/F 30㎛이하 사용)
* 작업시간(tact time) DF 50mj/㎠ 기준시 : 4 ~ 6초(sec) 로 사용.
일반 노광기 진공방식(밀착방식-hard contact), 160L/min,0.5HP
* 3RT(냉동기 및 실외기) + 강제공냉 배풍 방식 조합 사용
* 센싱(EPC 감응), 기구 정열(STEPPING MOTOR)-설계(장치)포함
* PLC 및 터치 판넬 적용
