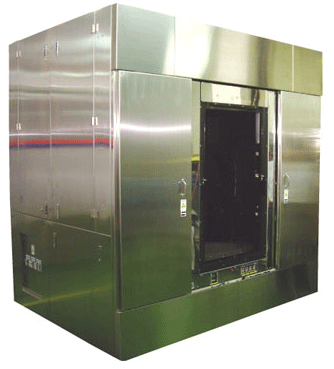

반 자동 PDP 노광기
Semi Automatic Exposure M/C for PDP |
|
| |
| Specification |
APPLICATIONS |
PDP : CNT 후면 노광 |
Model No. |
ESADM5K-2 |
Light Source |
Metal Halide UV LAMP |
Power Supply |
AC 3Φ / 380 V / 60 ㎐ / 25Kw |
Cooling System |
공냉식 |
Valid Exposure Size |
600mm ( ☜ : Scan Type) |
Reflector |
Pseudo Polarizer Assembly + Cold Mirror + etc. |
Dimension( W x D x H ) |
2200 x 1640 x 2400 |
|
|
* 본 장비는 SEMI-AUTO형 대면적 노광기로서 UV-A,B 파장을 이용한 PDP Pattern중에서 ITO 및 CNT 노광용으로 개발된 제품이다. 반평행광 및 Vertical Scan방식을 채택하여, 대면적인 경우 Fine Pattern 구현시, Horizontal Exposure방식에서 발생되는 Mechanical Distortion을 근본적으로 해결하고자 하였고 제품 처리면의 온도 상승은 IR Filter 및 Cooling System의 조합으로 저온화를 실현하였다. 현재 양산용으로 사용되고 있다.
* 제품이 투입된 이후에는 자동으로 동작되며, 동작 설정 및 제어는 Touch Sereen에서 간단히 이뤄질 수 있다.
* Vertical Exposure방식과 Scan방식이 채택되어, Horizontal Exposure방식에서의 대면적 제품에서 발생되는 "Mechanical distortion"을 해결하였다
*장비 내,외부에서 발생될 수 있는 진동 등에 의한 제품 생산에의 영향이 최고화되도록 구조적인 설계가 이뤄졌다.
*Scan 구동 및 대면적 PDP모재등의 장,탈착시 발생될 수 있는 위험성을 제거하고자 구조적으로 2~3 Step으로 안전장치가 채택되어 있으며, 전기,전자적으로는 각종 Shield Circuit등이 채택되었고, 고출력 UV Lamp의 동작 특성상 발생되는 고열에 의한 화상 등의 위험성 및 漏光등을 최소화시켰다.
|
| |
| |
|
|
|
