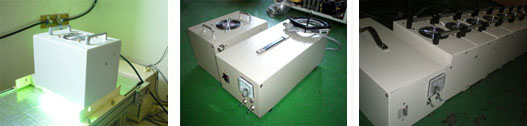

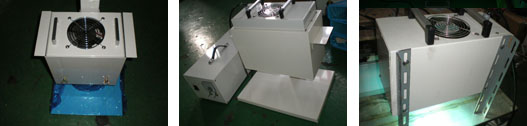

 핸디 UV 경화기


▒ 핸디 UV 경화기에 대한 기본 설명 ▒


1. 가로 100mm, 세로 100mm 정도의 제품을 경화시키는 소형 uv 조사기와 , 폭이 40cm 정도로 넓은 제품을 경화시키는 2 가지가 있다 .
2. uv 조사 기와 이에 필요한 조사 유니트용 파워스플라이로 구성되어 있다 .
3. 여러가지 제품에 실험용 혹은 간이 생산용으로 사용하는 간이형 UV 경화기이다.
4. 처음 UV 도입 시의 기초 실험과 제품개발 및 품질관리 용도로 사용하기에 좋다 .
5. 기존 콘베이어 위에 설치하여 UV 코팅한 제품을 컨베이어 위로 통과 시키면 경화된다 .
6. 2 중 열 제거 설계를 하여 제품에 전달되는 열을 최소화 하였다 .
7. 지구상의 모든 uv 경화기 중에 가장 저렴한 uv 경화기이다 .


▒ 핸디 UV 경화기 선택시 고려 요소 ▒

1. 개발할 제품의 실험 혹은 생산에 적합한가?
2. 우리가 개발할 제품 폭이라면 램프 길이가 얼마가 되어야 하는가?
3. 우리 제품의 내열 온도는 몇도인가?
4. 설치와 이동이 쉽고 높이 조절이 가능한가?
5. 기존 콘베이어 위에 간단히 설치할 수 있는가?
6. 우리의 예산이 얼마인가?


▒ 특징 ▒

※ 생산용 라인에 간이 실험용으로 즉시 테스트 가능 .
※ 가장 저렴한 투자비
※ 실험실이나 생산라인 어떤 곳이던 설치 용이 .
※ 소형으로 이동이 간편
※ 복잡한 대형 제품의 생산용 UV 경화기 도입 전 단계 실험에 최적
※ UV 조사 거리 조절 용이.


▒ 용도 ▒

Plastic. 인쇄회로기판 (P.C.B). 스크린 인쇄 , 콘덴서 , 리드 프레임 , 핸드폰 부품
유리 , 의료기 , 반도체 , 전자부품 , 광학 부품 , 화장품 용기 , 소형 모터 , 릴레이 S/W, 자동차 부품 , 악세사리 , 낚시대 , 카드 코팅 , 건축자재 코팅 , 철판 스크린 인쇄 , 그 외 자외선 경화 가 필요한 제품의 실험과 양산 적용 테스트


▒ 제품규격 ▒

모델명

UCHy 111

UCHy 201

UCHy 401

램프명

메탈 할라이드 / 수은 UV 램프

램프용량

1KW x 1 등

2KW x 1 등

3.2KW x 1 등

램프냉각

공냉식

최대경화폭
mm

110

200

400

균일 경화폭
mm

80

150

350

집광방식

알루미늄 반사갓 , ( 콜드미러 + 핫미러 : 선택 사양 )

전원

1Ø 220/380V, 50/60Hz

경화기 크기
W X D X H

320X150X200 450X220X160 650X220X160

안정기 크기W X D X H

390X230X170 450X550X420 520X550X450
옵션 자외선 측정기

주1. 위 규격은 2008. 7. 7 현재의 사양이며, 사용자의 실제 사용상의 문제점 개선과 제품의 성능 향상을 위하여 변경될 수 있습니다.

주2. 현재 생산하는 제품 적용에 위의 규격이 적당하지 않을 경우 당사 기술 담당자와 협의하여
스펙 변경할 수 있으므로 도입에 대한 세부 사양은 당사 영업팀과 협의해 주시기 바랍니다


▒ 규격표 보는 법과 UV 경화기 선택 방법 ▒

램프종류

수은 UV 램프 혹은 메탈 할라이드 UV 램프 2 가지 중 1 가지를 선택하거나 2 가지를 혼용할수 있습니다.

램프출력

램프 1 개의 소비 전력이며, 램프가 여러 개인 경우 총소비 전력은 램프수에 1 개당 소비 전력을 곱한 값입니다.

램프냉각

이 모델들은 공냉식입니다 .

반사갓

당사가 광학적으로 모델링한 집광형 구조 혹은 평행광형 반사갓을 사용하며,
반사판은 전해 연마한 고 반사율의 알루미늄 판 입니다

전원

1Ø220/380V,50/60Hz 입니다.

치수

표준적인 외형 치수 이며 , 요구에 따라 다르게 할 수 있읍니다.

기타

조사거리 조절장치가 설치되어 있습니다.

옵션

자외선 광량 조절장치 , 자외선 강도 및 광량 모니터링 장치
