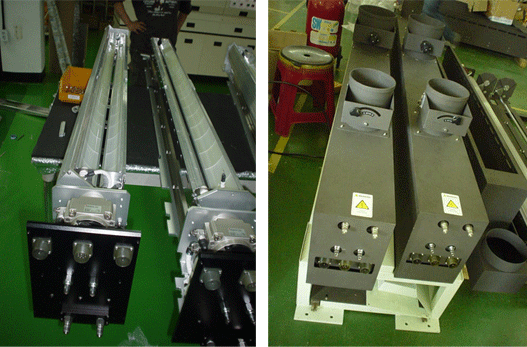

수냉식 U.V 경화기
|
| |
| ▒ 개발 배경과 제품 기본 설명 ▒ |
1. UV 경화기는 순간적으로 제품을 생산할 수 있고 , 표면 물성이 좋은 등 여러가지의 장점이 있지만 , 초기에 도입시 가장 실패를 많이 하는 부분이 UV 램프에서 발생하는 열로 인한
제품의 변형 이다.
2. 이러한 UV 경화기의 근원적인 열 문제를 해결하기 위해 개발한 제품이 수냉식 UV 경화기
이다.
3. 파티클 관리가 생명인 Clean-Room 내부에 공냉식 UV 경화기 도입으로 인한 실내 오염이 일어나는 경우에도 수냉식 UV 경화기가 필수적으로 사용된다.
4. 온도에 특히 민감한 전자 부품인 경우 수냉식 UV 경화기가 반드시 필요하다.
5. 수냉식으로 냉각되며 , 정밀한 제품을 UV 경화한다는 점 이외에는 일반 공냉식 UV 경화기와
유사하다.
7. 수냉식 UV 경화기의 제품에서도 접착력 이 나쁜 문제는 단파장 UV, 엑시머 , 플라즈마 등으로 코팅 표면을 표면 개질 처리 해야 한다. |
| |
| ▒ 특징 ▒ |
※ 냉각수 만으로 램프를 냉각 시키므로 실내의 공기 와류가 발생하지 않는다.
※ Clean-Room 내부에서의 UV 경화 작업에 적합하다 .
※ 냉각용 블로아가 없으므로 소음이 없다 .
※ 설콤팩트 설계로 설치 공간 최소화 . |
| |
| ▒ 재품규격 ▒ |
| 모델명 |
UCWc
351H |
UCWc
351H |
UCWc
1003H |
UCWc
402H |
UCWc
502H |
UCWc
703H |
| 램프종류 |
수은 UV 램프 |
메탈 할라이드 UV 램프 |
| 램프용량 |
4 KW |
5.6 KW |
8 KW |
4 KW |
6 KW |
8.4 KW |
| 램프냉각 |
수냉 ( 냉각수 순환장치 , 석영 냉각 자켓 , 냉동기 ) |
최대
경화폭
mm
|
350 |
700 |
1000 |
400 |
500 |
700 |
균일
경화폭
mm |
300 |
600 |
900 |
350 |
450 |
600 |
| 집광방식 |
집광형 알루미늄 미러 , 콜드미러 + 핫미러 ( 선택사양 ) |
| 전원 |
1 Ø 220/380V, 50/60Hz |
UV 조사기
WxDxH
(mm) |
730x190x290 |
930x190x290 |
1350x190x330 |
605x190x275 |
730x190x290 |
930x190x290 |
| 치수 |
450x480x780 |
450x480x780 |
600x650x1100 |
450x480x780 |
450x480x780 |
600x650x1100 |
| 높이조절 |
50-200mm 조절 |
| 옵션 |
콘베어 속도 디스플레이 , 자외선 광량 조절장치 ,
자외선 강도 및 광량 모니터링 장치 , 정전기 제거장치 |
|
| |
주1. 위 규격은 2008. 7. 7 현재의 사양이며 , 사용자의 실제 사용상의
문제점 개선과 제품의 성능 향상을 위하여 변경될 수 있습니다.
주2. 현재 생산하는 제품 적용에 위의 규격이 적당하지 않을 경우 당사 기술 담당자와 협의하여 스펙
변경할 수 있으므로 도입에 대한 세부 사양은 당사 영업팀과 협의해 주시기 바랍니다. |
| |
| ▒ 용도 ▒ |
Plastic 정밀 부품 . 핸드폰 부품
의료기 부품 , 반도체 , 전자부품 , 광학 부품 , 그 외 내열성이 낮은 부품의 UV 경화 |
| |
| |
| |
|
|
|
