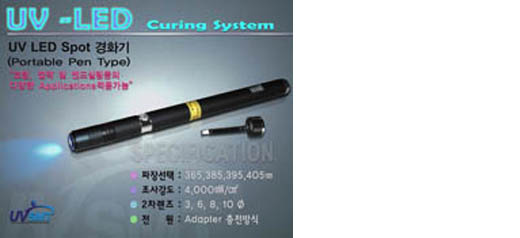

Pen Type UV LED 경화기(Portable)
|
| |
Pen Type UV LED 경화기(Portable)는 열이 전혀 발생하지 않고, 365nm단파장으로 4000mW/cm2의
초고강도 UV를 방사하므로 인쇄와 코팅은 물론, LCD용 확산필름, 액정 경화, 다층 PCB등의
UV경화에 사용한다.
UV LED 경화기는 열이 전혀 발생되지 않으므로 필름의 열 변형이 전혀 없다.
열이 없으므로 열과 관련된 품질 문제가 획기적으로 개선되고, 생산 코스트를 절감할 수 있다.
SMT의 UV LED 경화기는 세계 최초로 수퍼 열전달(Super Heat Dissipation)기술을
도입하여
LED칩에서 발생하는 열을 50℃이하로 유지하므로 10,000시간의 수명을 달성하였다. |
◈ 특징
ㆍ 광학필름에 열 전달 제로
ㆍ 최대 4000mW/cm2의 초고강도 UV를 방사
ㆍ 수명 10,000시간 - Super Heat Conduction
ㆍ 즉시 ON/OFF - 워밍 업/대기 시간 불필요
ㆍ 접착력 향상 - UV강도가 10-100배 강하므로 접착
ㆍ UV확산 제로
ㆍ 램프 냉각용 닥트 설치비 제로, 클린 에어 비용 생산비용 제로
ㆍ 에너지 비용 : 최대 95% 절약
ㆍ 환경 친화적 - NO 오존, NO 수은, NO CO2
ㆍ 무한 가변 파워 : 20-100%로 미세 가변이 용이
◈ 용 도
LCD 패널, 광학 필름, 프리즘 시트, MLF, 복합시트, OLED, CD, PE/PP/AC필름, 리드 프레임,
키패드용 UV몰드, 다이 본딩, RFID인쇄, 태양광 발전(Photo Voltaic),
사무용 소형 UV 프린터,
3D UV프린터
(테스트 및 AS용도로 적합)
UV LED 와 UV LAMP 방식 비교
|
UV
LED 방식 |
기존 UV LAMP 방식 |
광 출력 |
300mW/cm2 ~ 4000mW/cm2 |
30mW/cm2 ~ 200mW/cm2
|
UV 파장 |
365nm, 385nm 단일 파장 |
254nm~1000nm혼합파장(365nm10~17%)
|
광원수명 |
10,000시간 이상
ON/OFF사용시 200,000시간
|
1,000시간 |
방사 면적 |
10x25mm ~ 50x 2400mm |
100-2000 mm |
소비전력 |
16-768W/모듈 |
1-29.6KW /Lamp |
열변형 |
- 전혀 없다(+5℃) |
- 매우 심하다(+100℃) |
장단점 |
- 파장 별 선택적 광 출력 가능
- 원하는 파장의 uv만 출력
- ON.OFF 지연시간이 없음
- 자유로운 광 출력량 조절
(20-100%)
- 외관 및 조시유닛의 크기가
매우 작다
- 별도의 배기 장치 전혀 불필요
- 초기 투자금액이 크다
|
- 파장 선택폭이 전혀 없음
- 총 출력대비 UV10~20%,
IR 은70~80%의 저효율
- NO,OFF시간이 3분 ~10분이 필요
- 광 출력의 조절이 어려움
(50-75%-100% 3단계)
- 조사유닛 의 크기가 크고 무겁다
- 냉각용 헤파 필터드 에어 소모량이
많으므로 별도의 배기 라인을 설치해야
하고, 냉각수등이 필요
- 초기투자 금액이 저렴하다 |
|
|
